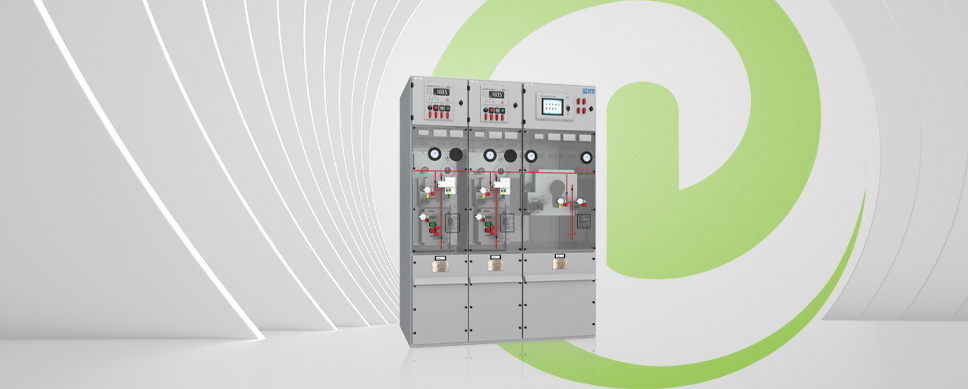

國產化數字式高防護環網箱
應用場景

積極服務國網“雙碳”進jin程cheng,加jia快kuai推tui進jin電dian網wang數shu字zi化hua轉zhuan型xing,東dong方fang電dian子zi首shou次ci創chuang新xin性xing的de提ti出chu環huan網wang櫃gui數shu字zi化hua站zhan所suo終zhong端duan架jia構gou和he高gao防fang護hu設she計ji,推tui出chu了le國guo產chan化hua數shu字zi式shi高gao防fang護hu環huan保bao氣qi體ti成cheng套tao環huan網wang箱xiang,利li用yong就jiu地di數shu字zi化hua技ji術shu提ti升sheng環huan網wang箱xiang可ke靠kao性xing、小型化及綠色低碳。數字化終端采用國產化軟硬件平台,主控單元配備8寸彩色觸摸大屏,數字化傳感單元無CPU免維護。具備基於5G的差動保護及智能分布式、基於光纖的差動保護及自主研發的小電流接地選線自適應策略,單相接地故障判斷準確率超過90%。

係統組成



功能特點
  • 數字“加”持
    低碳數字產品:數字化架構減碳,6回路數字式環網箱電纜使用量比標準化集中式減少36%,比分散式減少48%;絕緣采用環保氣體無汙染。
    新型電力係統:具備5G和光纖配網縱差保護;帶方向智能分布式FA;網源管理;AGC/AVC;電能質量,光伏並網管理等。
  • 化繁為“減”
    智能運維:8寸觸屏液晶,拓撲一鍵查詢,掌機操作擺脫運維電腦;主控單元程序參數TF卡自升級;傳感單元無CPU,即插即用免維護。
    全息感知:對斷路器內部元件的狀態監測(合閘回路/分閘、儲能機構、出口壓板等),可通過特征電流信號預測壽命提前預警,精細化管理。
  • 卓有“乘”效
    自主可控:終端軟硬件平台全部國產化。
    成果:帶恢複的配網光纖差動; 12.8Khz高速采樣提高接地故障判斷準確率;ΔI_PAM原理相不對稱法:當過渡電阻S12kQ,接地選線準確率>95%。
    山東濱州等現場運行,取得配網帶恢複差動保護開普試驗報告,取得型式試驗報告。
  • 力“除”險阻
    耐候性強:終端滿足IP65防護,互感器和操作機構IP67防護,防水防潮;設備間通過鎖扣式航插連接,穩固可靠;櫃體1m下侵水,可靠動作。
